화학 실험 장비 : 현미경의 종류, 구성 요소 그리고 확대 원리

by 토르루 2024. 10. 8.

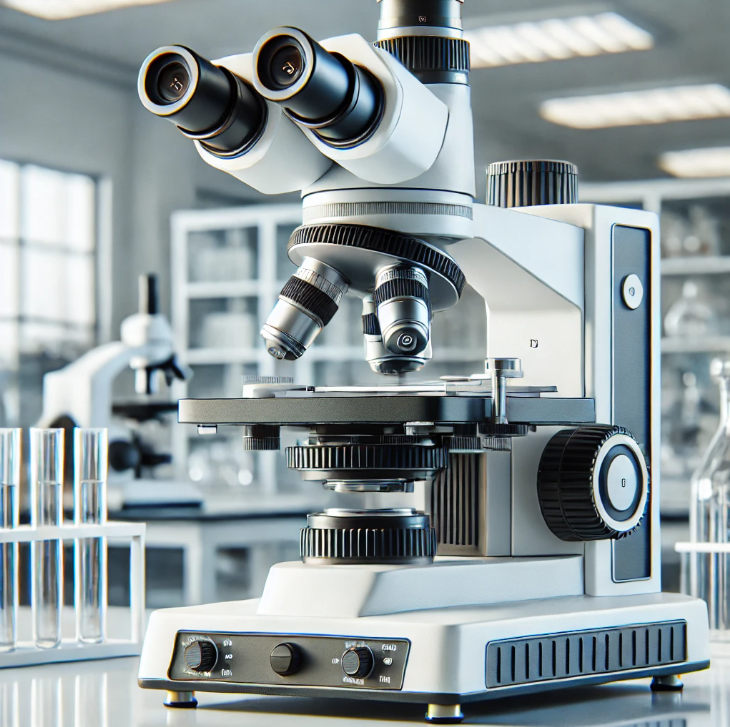

실험실에서 많이 사용하는 복합 현미경 사진
현미경 사진



현미경은 육안으로 볼 수 없는 미세한 세계를 관찰할 수 있는 필수 화학 실험 장비입니다. 이번 포스팅에서는 다양한 종류의 현미경과 그 구성 요소, 확대 원리 등을 살펴보겠습니다.



현미경이란 무엇인가?

현미경은 눈으로 볼 수 없는 미세한 물체를 확대하여 관찰하는 기기를 말합니다. 이 장비는 화학 실험에서 중요한 도구로 사용되며, 생물학, 의학, 재료 과학 등 다양한 연구 분야에서 필수적입니다. 현미경의 주요 역할은 작은 물체의 세부 구조를 확인하는 것이며, 이를 통해 질병의 진단이나 세포 내 구조 분석, 새로운 물질의 발견 등에 큰 기여를 합니다. 현미경의 역사는 17세기 네덜란드의 과학자 안토니 반 레이우엔후크로 거슬러 올라갑니다. 그는 최초의 간단한 현미경을 만들어 세균과 혈구 세포, 효모 등을 발견했습니다. 이러한 발견은 오늘날 미생물학의 기초를 다졌고, 과학계에서 현미경의 중요성을 다시금 인식하게 만들었습니다. 오늘날 사용되는 현미경은 다양한 종류와 기술로 발전했습니다. 기본적으로 렌즈를 통해 작은 물체를 확대하여 자세히 볼 수 있게 하는 원리는 변하지 않았지만, 기술의 발전에 따라 더 정밀하고 고해상도의 이미지를 제공할 수 있게 되었습니다. 이와 같은 기술 발전은 다양한 화학 실험에서 현미경이 계속해서 중요한 역할을 하게 만든 이유입니다.

현미경의 종류

현미경은 여러 종류가 있으며, 각각의 특징에 따라 특정 연구에 적합합니다. 여기서는 화학 실험에서 많이 사용되는 주요 현미경의 종류를 살펴보겠습니다.

1. 복합 현미경

복합 현미경은 대물렌즈와 접안렌즈라는 두 세트의 렌즈를 사용하여 물체를 확대하는 방식으로 작동합니다. 이 현미경은 일반적으로 얇은 샘플을 관찰하는 데 적합하며, 많은 실험실에서 가장 일반적으로 사용되는 장비입니다. 주로 생물학적 연구에서 조직 세포나 단세포 생물을 관찰하는 데 사용됩니다.

2. 입체 현미경

입체 현미경은 샘플의 3D 이미지를 제공하는 현미경으로, 해부 현미경이라고도 불립니다. 저배율로 큰 물체나 불투명한 샘플을 관찰하는 데 유용하며, 주로 표면 구조를 분석하거나 해부 작업을 할 때 사용됩니다.

3. 전자 현미경

전자 현미경은 광학 현미경과 달리 전자 빔을 사용하여 이미지를 생성합니다. 높은 배율과 해상도를 제공하여 매우 작은 세포 내부 구조까지 볼 수 있습니다. 전자 현미경은 두 가지로 나뉩니다.

  • 투과전자현미경(TEM): 매우 얇은 샘플에 전자 빔을 통과시켜 내부 구조를 자세히 관찰합니다.
  • 주사전자현미경(SEM): 샘플 표면을 전자 빔으로 주사하여 3D 이미지를 제공합니다.

4. 공초점 현미경

공초점 현미경은 레이저를 이용해 샘플의 특정 평면을 선명하게 촬영할 수 있는 장비입니다. 고대비 이미지를 제공하여 두꺼운 샘플을 관찰하는 데 적합하며, 세포 생물학과 재료 과학 분야에서 널리 사용됩니다.

주요 현미경 구성 요소

현미경의 주요 구성 요소를 이해하는 것은 기기의 원리를 파악하고 적절하게 사용하는 데 매우 중요합니다. 현미경은 여러 구성 요소가 함께 작동하여 작은 물체를 확대해 보여줍니다.

1. 대물렌즈와 접안렌즈

대물렌즈는 물체를 확대하는 데 사용되는 렌즈로, 다양한 배율을 제공하는 여러 렌즈가 장착되어 있습니다. 접안렌즈는 대물렌즈가 생성한 이미지를 추가로 확대하여 사용자가 볼 수 있는 최종 이미지를 제공합니다.

2. 아이피스와 노즈피스

아이피스는 사용자가 직접 들여다보는 렌즈로, 대물렌즈가 만든 이미지를 더 확대해 줍니다. 노즈피스는 대물렌즈를 고정하는 회전식 장치로, 배율을 바꾸기 위해 렌즈를 회전시킬 때 사용됩니다.

3. 콘덴서와 광원

콘덴서는 샘플에 빛을 집중시켜 이미지를 더 선명하게 보이도록 돕습니다. 광원은 샘플을 비추는 빛을 제공하는 장치로, 적절한 조명이 없으면 샘플을 정확하게 관찰하기 어려워집니다. 이러한 기본적인 구성 요소는 모든 현미경에서 공통적으로 사용되며, 각 부분이 조화를 이루어 현미경의 기능을 최대로 발휘할 수 있게 합니다.



확대 원리

현미경의 확대 원리는 렌즈를 사용해 육안으로는 보이지 않는 작은 물체를 확대하여 세부 구조를 관찰하는 데 있습니다. 대물렌즈와 접안렌즈는 이 과정에서 중요한 역할을 합니다. 대물렌즈는 물체에 가까이 위치하여 이미지를 처음으로 확대하고, 접안렌즈는 그 이미지를 추가로 확대하여 사용자가 최종적으로 보는 이미지를 만듭니다. 총 배율은 대물렌즈와 접안렌즈의 배율을 곱한 값으로 계산됩니다. 예를 들어 대물렌즈가 40배, 접안렌즈가 10배라면 총 배율은 400배가 됩니다. 즉, 이 물체는 실제 크기보다 400배 더 크게 보인다는 뜻입니다. 현미경은 저배율과 고배율로 물체를 관찰할 수 있습니다. 저배율(4배, 10배 등)은 넓은 시야를 제공해 물체의 전체 구조를 빠르게 파악할 수 있습니다. 예를 들어, 세포 전체를 관찰하거나 조직의 큰 구조를 볼 때 유용합니다. 반면, 고배율(40배, 100배 등)은 물체의 미세한 세부 사항을 더 자세히 볼 수 있게 해줍니다. 예를 들어, 세포 내 미세구조를 연구하거나 박테리아, 바이러스를 관찰할 때 고배율이 필요합니다. 하지만 배율이 높아질수록 시야가 좁아지는 단점이 있습니다. 시야는 현미경을 통해 관찰할 수 있는 물체의 범위를 의미합니다. 저배율에서는 넓은 영역을 한 번에 볼 수 있지만, 고배율에서는 그 영역이 좁아져 물체의 일부분만을 자세히 볼 수 있습니다. 또한, 배율이 높아질수록 물체에서 반사된 빛이 감소하므로 더 많은 조명이 필요하게 됩니다. 따라서, 고배율에서 물체를 명확하게 보기 위해서는 적절한 조명이 필수적입니다. 콘덴서와 광원을 통해 빛을 조절하여 물체가 고르게 조명되도록 해야 합니다. 현미경에서 초점을 맞추는 것은 매우 중요한 과정입니다. 현미경에는 두 가지 초점 맞추기 방식이 있습니다. 거친 조정과 미세 조정입니다. 거친 조정은 대략적인 초점을 맞추는 과정으로, 물체가 대략적으로 보이도록 렌즈의 위치를 크게 조정합니다. 이를 통해 물체의 전체적인 모습을 빠르게 파악할 수 있습니다. 반면, 미세 조정은 렌즈의 위치를 조금씩 움직여 세부적인 초점을 맞추는 과정입니다. 이 과정에서 이미지를 더욱 선명하게 하고, 고배율에서 세부적인 구조를 명확하게 볼 수 있게 합니다. 해상도는 현미경에서 중요한 또 다른 요소입니다. 해상도는 두 개의 가까운 점을 분리하여 구분할 수 있는 능력을 의미합니다. 배율이 높아질수록 해상도도 함께 높아져 더 미세한 구조를 관찰할 수 있습니다. 해상도가 높다는 것은 물체의 작은 부분을 더 명확하게 볼 수 있다는 뜻입니다. 특히, 세포 내부 구조나 미세한 조직을 연구할 때 해상도가 중요한 역할을 합니다. 현미경에서 빛은 매우 중요한 요소입니다. 광학 현미경은 가시광선을 이용하여 물체를 비추고, 그 빛이 렌즈를 통과하면서 이미지를 생성합니다. 배율이 높아질수록 물체에서 반사되는 빛의 양이 줄어들기 때문에 충분한 조명이 필요합니다. 특히, 고배율에서 세포나 조직의 세부 구조를 명확하게 보기 위해서는 밝고 균일한 빛이 필수적입니다. 조명이 부족하면 이미지가 흐릿해지거나, 물체의 세부 사항을 정확히 관찰하기 어려울 수 있습니다. 따라서, 현미경을 사용할 때는 조명과 콘덴서를 적절히 조정하여 빛이 샘플에 고르게 퍼지도록 해야 합니다. 결론적으로, 현미경의 확대 원리는 렌즈의 배율과 조명, 그리고 초점 맞추기의 조합을 통해 작동합니다.
